主要功能

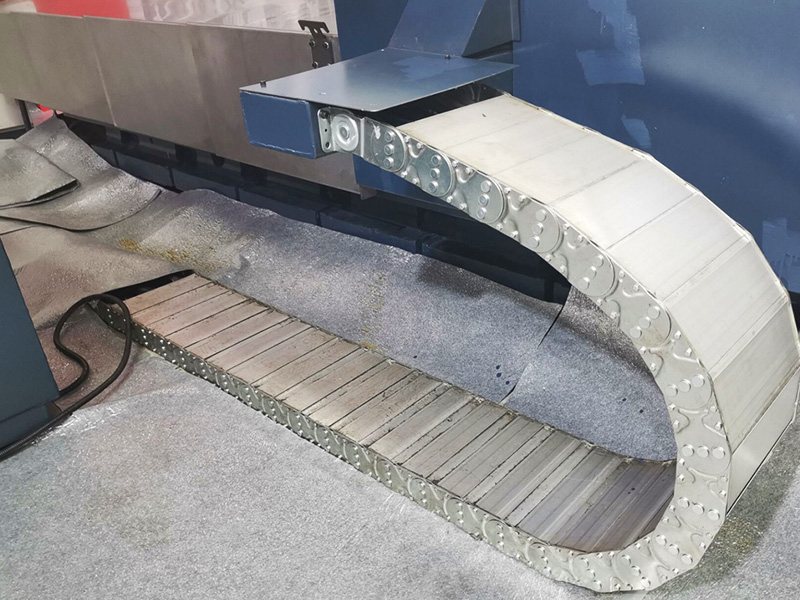

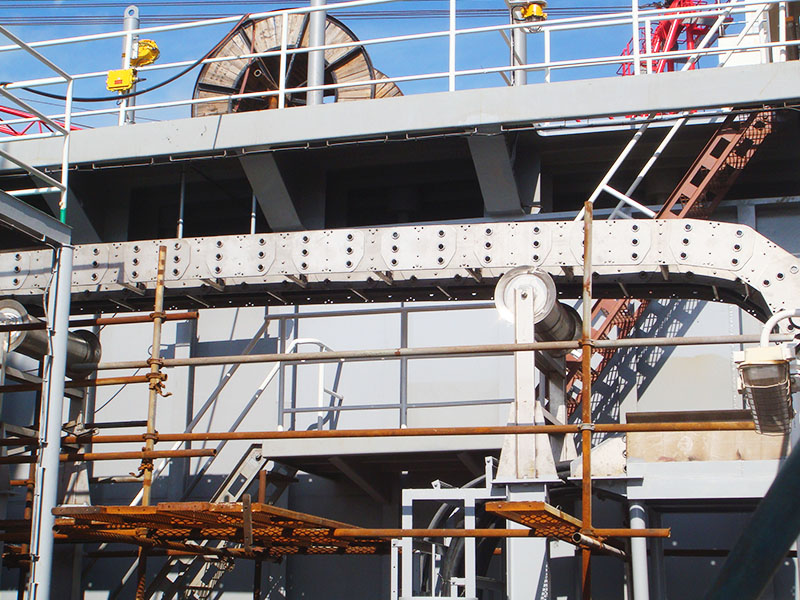

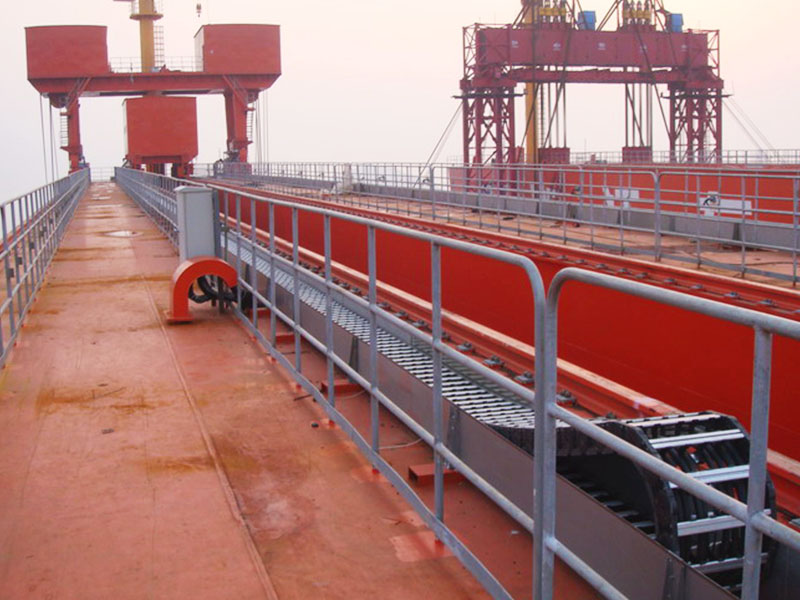

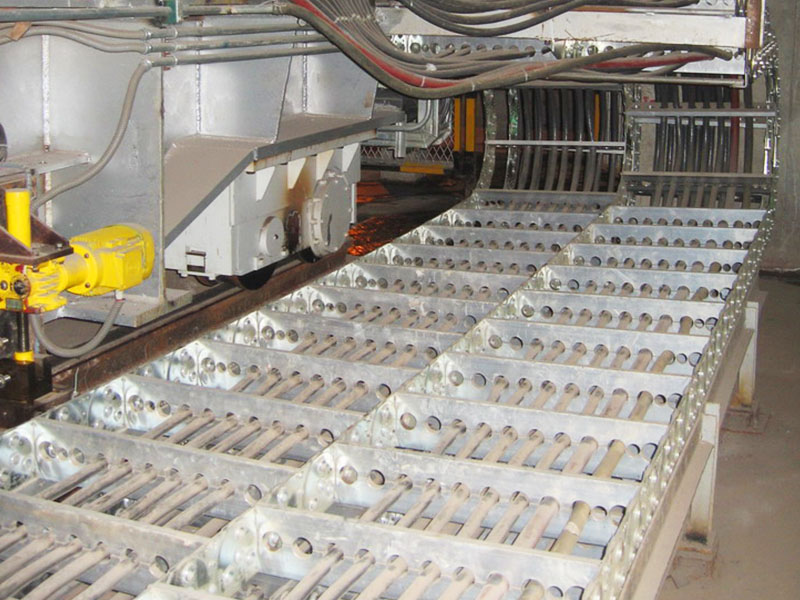

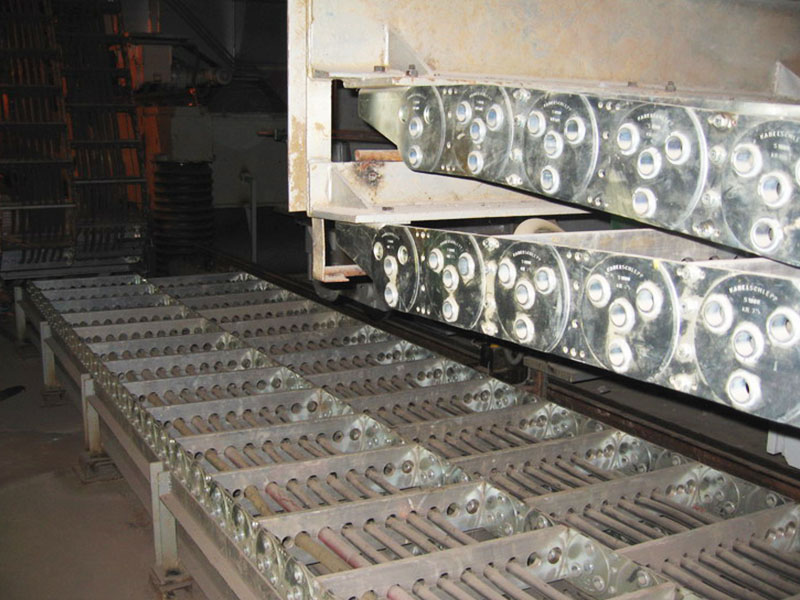

钢缆拖链是支撑油管和气管移动的辅助设施，可解决机械设备工作中移动电缆、油管和气管的摩擦、损坏和无序分布。钢制拖链的每个部分都可以打开，便于安装和维护。它具有低噪音、耐磨性和可高速移动。钢拖链已广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。钢拖链是支撑油管和气管移动的辅助设施，可解决摩擦、摩擦、摩擦和摩擦，机械设备工作中移动电缆、油管、气管的损坏和无序分布。

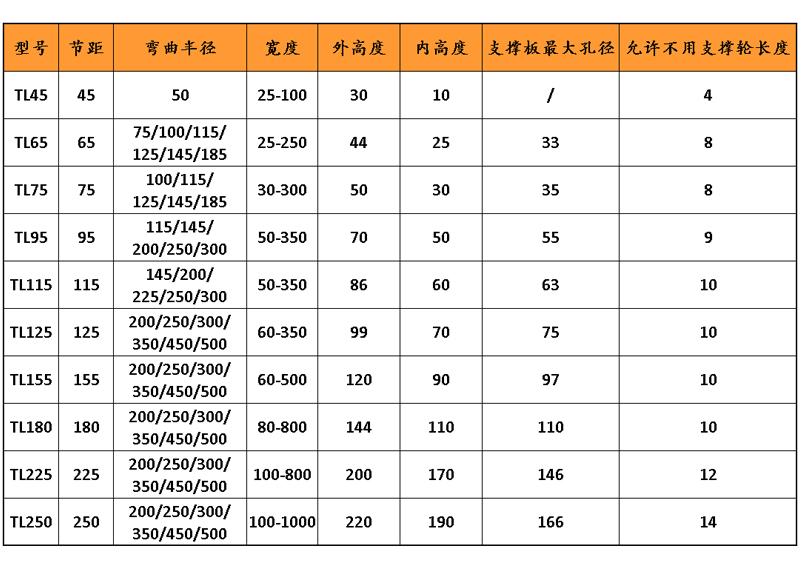

参数
长度：钢制拖链可承载大量重量较大的电缆和油管。自由悬挂长度大。支撑板可根据客户的需要制作。适用于机床、移动机械等。其弯曲半径为75至600mm，链板高度为50至150mm。可以随意选择。
弯曲半径：钢拖链的最大行程为32m，适用于所有传统方法。它可以随意加长或缩短。此外，可以通过改变轴销来改变弯曲半径。
拖动长度等于行程的1/2加上四个弯曲半径，仅适用于在行程结束时拖动的固定连接。固定角钢可根据机床的位置选择，并可放置在外圆周或内圆周脱粒区域的内部或外部。通常，连接部分位于拖链内部。
弯曲半径应根据电缆的最大直径选择，并应达到电缆直径弯曲半径的十倍。可根据所选表格选择50mm至600mm，如果行程较小，可选择较小的半径。
支撑板宽度：拖链支撑板宽度为50 mm至600 mm，孔间距为5 mm。
支撑板高度：链板的高度，即支撑板的高度由电缆的最大直径决定。当机床最大运行时，如果支架宽度超过300mm，延伸长度超过4m，出于稳定性的考虑，应考虑选择规格和型号增加的拖链。
钢丝绳牵引链的选择原则
内部高度：选择油管、气管、水管等中最厚的一个作为参考高度，再加上至少10%的高度空间作为拖链的内部高度。如果重叠，重叠后的实际高度应作为参考高度。
内宽：选择一些较厚的电缆、油管、气管、水管等，其外径之和作为工程塑料拖链内宽的参考，并至少保留10%的宽度空间。
节距：单件拖链中两个圆中心之间的距离。节距越大，单件的承受力越大。
弯曲半径：选择内置电缆、油管、气管、水管等的最大弯曲半径作为参考值，并留出10%以上的空间。
钢托链的布置原则
应预留15%的剩余空间，以允许电缆、油管等自由移动，而无需沿径向拉动拖链。直径差异较大的导线应分开敷设，重量应均匀分布。如有必要，可使用分离器进行分离。在高速或高频运行期间，导线应尽可能水平分开，且不得相互重叠。当电缆、气管、油管等较多时，建议使用分离器
拖链安装

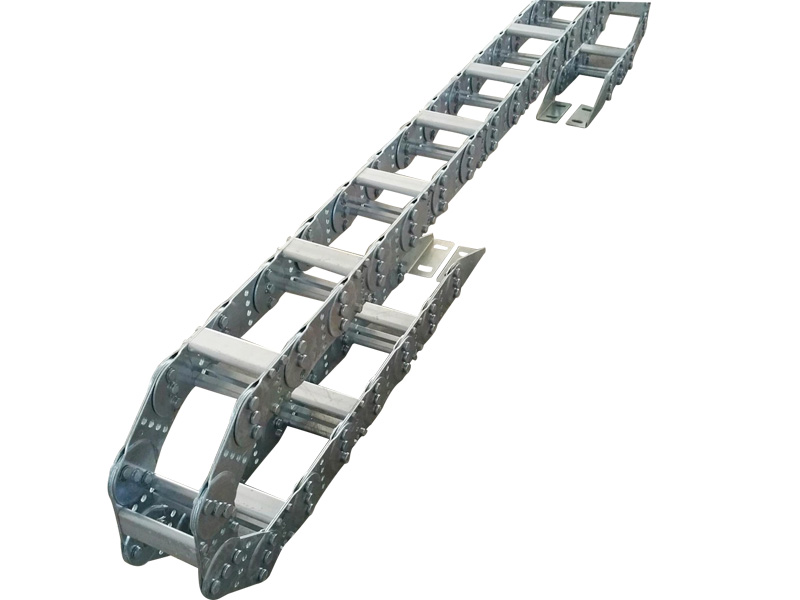

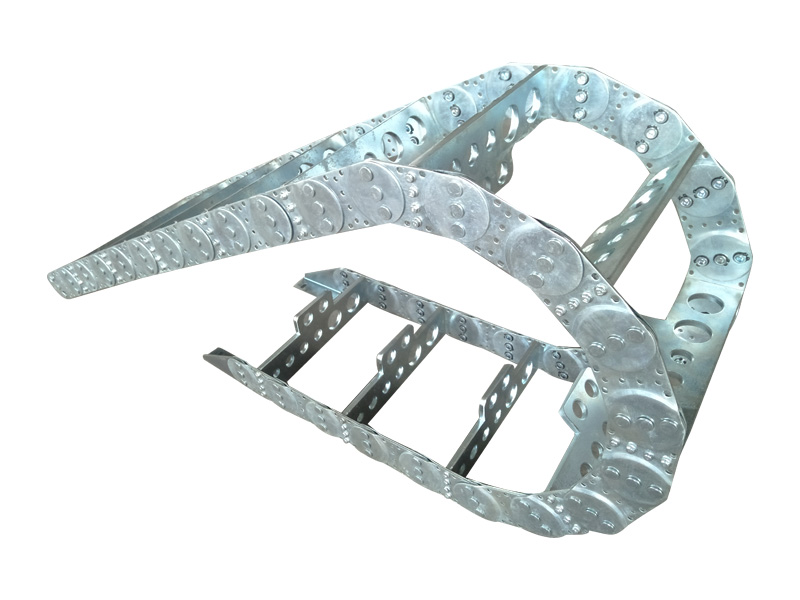

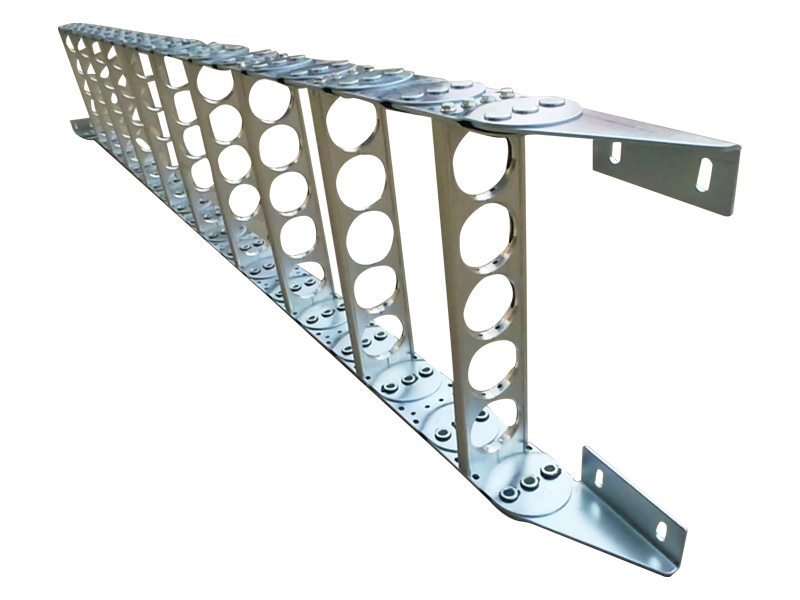

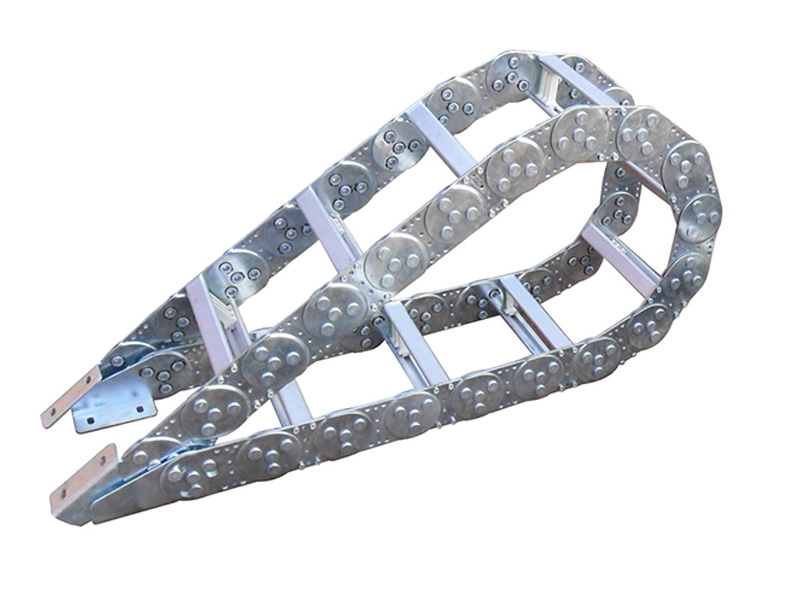

钢制拖链由多个单元链节组成，链节可自由旋转。单元链节由左右链板和带螺钉的上下盖板组成。拖链的每个环节都可以轻松拆卸和更换，这样电缆、油管、气管、水管等都可以拧入拖链。
通过穿过电缆两端将连接器与设备连接。
特征
1. 钢丝绳拖链可适应40m/min的最大移动距离
2. 在钢丝绳拖链的最大移动速度下，噪声声压级不得大于68 dB。
3. 钢丝绳拖链的安全使用寿命不小于100万次。
