塑料拖链-7系列

结构

拖链外形似坦克链，有众多单元链节组成，链节之间转动自如。相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。

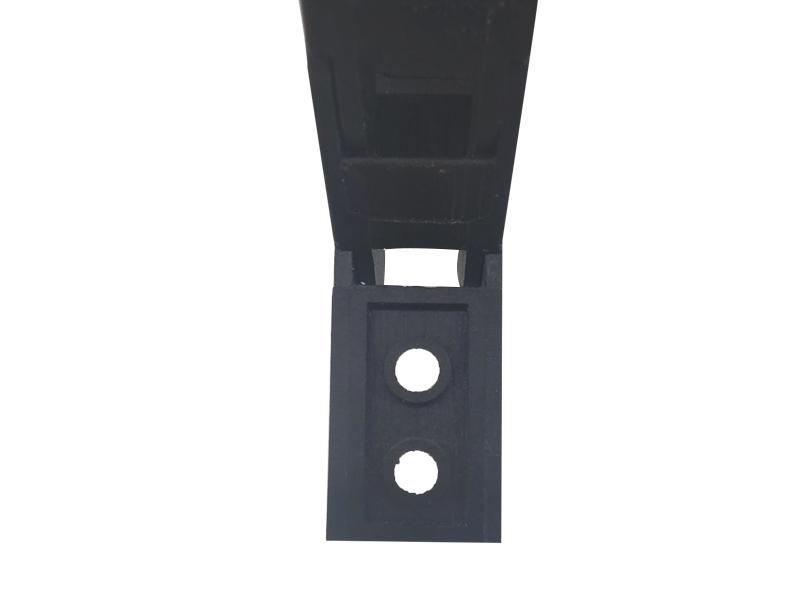

单元链节由左右链板和上下盖板组成，拖链每节都能打开，拆装方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。另可提供分隔片，将链内空间按需分隔开。

原材料

电缆拖链由增强尼龙制成，具有拉伸载荷、高弹性、耐磨性、阻燃性和一定的耐酸碱性。它在高温和低温下性能稳定，可在室外使用。最大加速度可达5m/s。在正常架空使用下，可达到数千万次往复运动。

特征

拖链的每个部分都可以打开，以便于安装和维护。它具有低噪音、耐磨性和可高速移动。

拖链的选择原则

内部高度：选择电缆、油管、气管、水管等中最厚的一个作为参考高度，再加上至少10%的高度空间作为拖链的内部高度。如果重叠，重叠后的实际高度应作为参考高度。

内宽：选择一些较厚的电缆、油管、气管、水管等，其外径之和作为工程塑料拖链内宽的参考，并至少保留10%的宽度空间。

弯曲半径：选择油管、气管、水管等的最大弯曲半径作为参考值，并留出10%以上的空间。

塑料拖链-7系列

拖链已广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。
